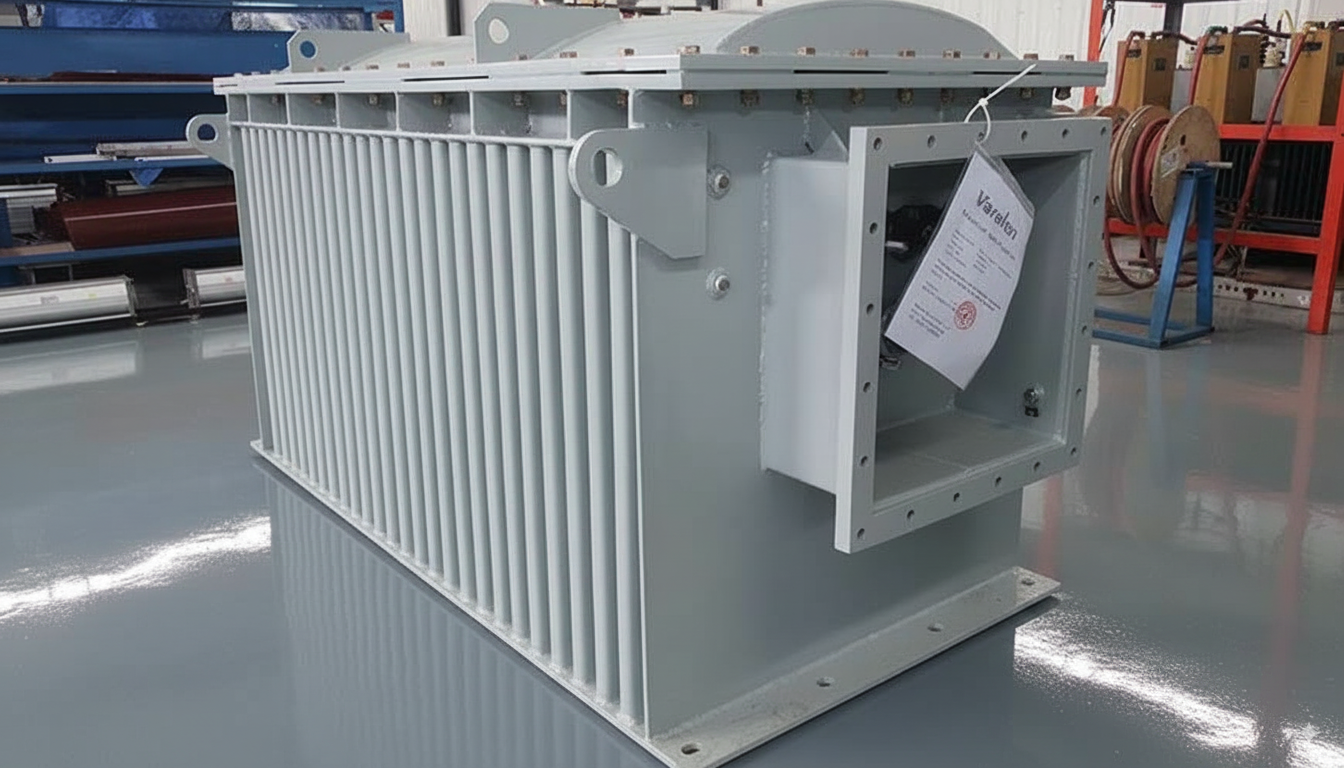

GNAN 礦用變壓器

充氮變壓器，適用于礦井中甲烷氣體和煤塵等爆炸危險場所。

GNAN系列充氮礦用變壓器是針對煤礦井下高危環境（如瓦斯、煤塵爆炸性氣體環境）設計的高安全性特種變壓器，其核心特點是通過氮氣（N?）作為絕緣和冷卻介質替代傳統油浸或空氣絕緣方案，實現本質安全防爆。

1. 充氮防爆安全設計

• 氮氣絕緣與冷卻：

  • 箱體內部充入干燥氮氣（壓力0.02~0.03MPa），隔絕氧氣，消除電弧或火花引發爆炸的可能性。

  • 氮氣惰性特質有效抑制繞組氧化，延長設備壽命。

• 多重密封防護：

  • 全密封焊接結構，結合防爆泄壓閥，內部故障時定向泄壓，防止箱體爆裂。

2. 極端環境適應性

• 抗污染與耐潮濕：

  • 氮氣環境完全隔絕粉塵、濕氣，適應井下高濕度、淋水及煤塵污染環境。

  • 外殼采用304不銹鋼或防腐蝕涂層鋼板，抗酸性氣體腐蝕。

• 寬溫域運行：

  • 工作溫度范圍-40℃~+50℃，配備溫度補償系統，適應井下溫差變化。

3. 高效散熱與熱管理

• 氮氣循環散熱：

  • 通過內部導流結構實現氮氣自然對流散熱，大容量型號可選配氮氣強制循環風機。

• 智能溫控系統：

  • 實時監測繞組溫度與氮氣壓力，超溫或壓力異常時觸發報警并切斷電源。

4. 電氣性能優化

• 低損耗設計：

  • 鐵芯采用高導磁冷軋硅鋼片，空載損耗比油浸式降低20%~30%。

  • 繞組采用銅箔或NOMEX紙包線，減少渦流損耗。

• 抗諧波能力：

  • 特殊磁路設計抑制諧波磁通畸變，適用于變頻器、軟啟動器等非線性負載場景。

5. 本質安全與智能監控

• 無油化防火：

  • 無易燃液體（如變壓器油），徹底消除火災風險，滿足IEC 60079-0防爆標準。

• 遠程監控系統：

  • 內置壓力傳感器、濕度傳感器，數據通過RS485或光纖傳輸至地面控制中心，支持遠程狀態診斷與預警。

6. 緊湊結構與便捷維護

• 模塊化集成：

  • 高壓開關、變壓器本體、低壓配電單元一體化設計，體積較油浸式縮小30%，便于井下狹窄巷道運輸安裝。

• 免維護運行：

  • 全封閉充氮結構無需定期更換絕緣介質，僅需周期性檢測氮氣壓力與密封性。
